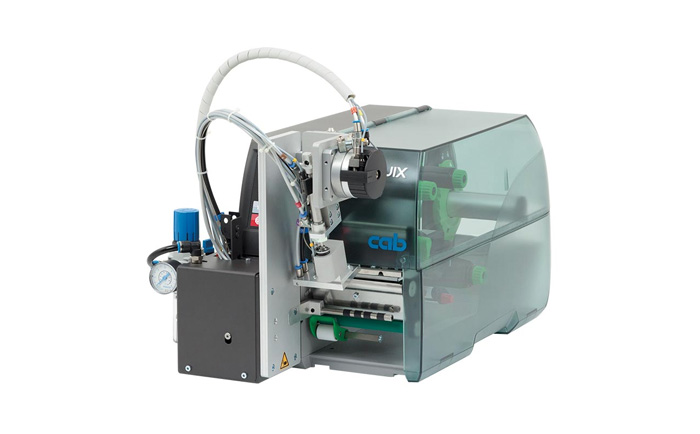

即印即貼應用 針對所有具備剝離功能的條碼打印機，貼標手臂S3200 搭配條碼打印機 SQUIX 是相當經濟實惠的解決方案 - 不僅可半自動操作也能建置于生產線上。可將打印完成的標簽自動貼標于產品上。借由旋轉氣缸手臂可在 45° - 95° 的區間水平轉動定位標簽，并借由短行程氣缸將標簽貼在產品上。vergrößern使用壽命、預先剝離功能、氣壓計、穩定度和支撐氣流等說明請參照貼標手臂S1000。
| 貼標手臂 | S3200 |
|---|---|
| 應用機型 | SQUIX 2, SQUIX 4.3, SQUIX 4, SQUIX 4.3 M, SQUIX 4 M |
| 氣缸旋轉角度 | 45°- 95° |
| 最大行程長度 mm | 30 |
| 運作氣壓值 bar | 4.5 |
| 貼標速度1) | 20 貼標循次數/分 |
壓貼墊片或吹貼墊片可依照標簽大小訂制。
| 壓貼墊片 | 吹貼墊片 | |||||
|---|---|---|---|---|---|---|
| A3200-1100 | M3200-1100 | A3200-2100 | M3200-2100 | |||
| 出紙方向 | 靠左 | 置中 | 靠左 | 置中 | ||
| 應用機型 | SQUIX 2 | SQUIX 4.3, 4 | SQUIX 4.3 M, 4 M | SQUIX 2 | SQUIX 4.3, 4 | SQUIX 4.3 M, 4 M |
| 標簽寬度 mm | 4-63 | 10-116 | 4-110 | 10-63 | 10-116 | 10-110 |
| 標簽高度 mm | 6-80 | 10-80 | ||||
| 產品表面 | 平面 | |||||
| 產品位置 | 靜止 | 靜止或直線移動 | ||||
滾貼模塊 S5104, S5106
應用于輸送帶上的產品貼標。感應器偵測到貼標位置后開始打印程序，貼標進行的同時同步打印下一張標簽。傳送速度和打印速度必須保持一致。使用反射式感應器監控定位。
| 滾貼模塊 | S5104 | S5106 |
|---|---|---|
| 應用機型 | SQUIX 4.3, SQUIX 4 | SQUIX 6.3 |
| 出紙方向 | 靠左 | |
| 標簽寬度 mm | 25-116 | 50-176 |
| 標簽高度 mm | 25-210 | |
| 打印位置到剝離板距離 mm | 336-518 | |
| 產品表面 | 平面 | |
| 產品高度 | 固定 | |
| 產品位置 | 直線移動、條碼打印機同速動作 | |
| 貼標速度1) | 60 貼標循次數/分 | |
