一、背景
- 危險化學品氣瓶使用特性
- 量大，分散，危險性高的移動式壓力容器；
- 充裝作業準入門檻較低，安全管理措施薄弱；
- ，且后果嚴重。
二、管理狀態
沒有采取電子標簽技術前瓶體采取蝕刻編號；合格標志采用紙質標識。收瓶、充裝、配送、檢驗信息均采用手工采集、錄入準確性差。
三、存在主要問題
對氣瓶安全管理未能動態跟蹤；對充裝的氣體質量缺乏可追溯性。
四、解決方案
采用電子標簽對瓶進行唯一標識，在氣瓶全生命周期內，利用電子標簽對其實施跟蹤管理。

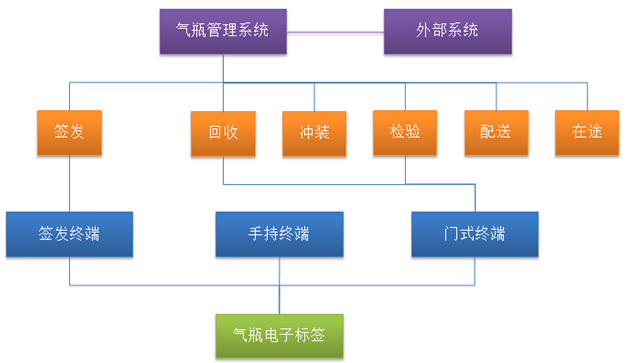

五、系統架構組成
系統應用
電子標簽
功能
對氣瓶進行惟一標識；采集和處理氣瓶回收、充裝前檢查、充裝、充裝后檢查、配送和檢驗等節點的數據信息。
芯片
① 工作頻率：13.56MHz ② 通訊協議：符合ISO/IEC 15693規定
表面標識
① 按不同氣種區分顏色； ② 表面激光刻錄單位縮寫名、氣種標記和序列編號。
終端
分類：簽發終端；手持終端
1.普通手持讀寫器 2.無線傳輸手持終端3.安裝充裝流水線的上門式終端
防爆要求
符合GB 3836.1，達到Ex ibⅡCT4等級。
電子標簽
功能
對氣瓶進行惟一標識；采集和處理氣瓶回收、充裝前檢查、充裝、充裝后檢查、配送和檢驗等節點的數據信息。
芯片
① 工作頻率：13.56MHz ② 通訊協議：符合ISO/IEC 15693規定
表面標識
① 按不同氣種區分顏色； ② 表面激光刻錄單位縮寫名、氣種標記和序列編號。
終端
分類：簽發終端；手持終端
1.普通手持讀寫器 2.無線傳輸手持終端3.安裝充裝流水線的上門式終端
防爆要求
符合GB 3836.1，達到Ex ibⅡCT4等級。
六、應用系統
一、數據簽發
數據綁定
標簽經過初始化后，將標簽芯片惟一標識碼 (ID)、刻錄在標簽表面的氣瓶使用登記代碼和氣瓶的蝕刻號（鋼號）進行對應綁定，并寫入標簽。

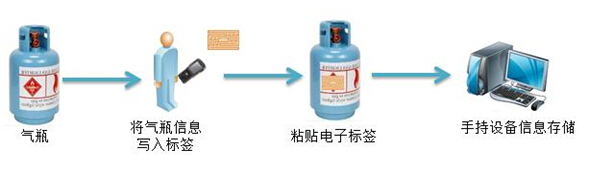

數據綁定流程
① 建立氣瓶基本信息數據庫，其數據項滿足對氣瓶管理要求；
② 通過手持讀寫器，將需要記錄在標簽內的氣瓶基本信息寫入粘貼在該瓶體上的電子標簽內；
③ 將該標簽的ID號與記錄在標簽內的氣瓶基本信息一并傳輸?shù)狡髽I(yè)后臺數據庫；
④ 在后臺數據庫生成與標簽蝕刻號、標簽ID號、氣瓶使用登記代碼以及與其相關聯的氣瓶基本信息記錄。
在標簽存儲的氣瓶信息，至少：
①氣瓶蝕刻號
②氣瓶制造日期
③充裝介質
④最近一次檢驗日期
⑤下次檢驗日期等信息

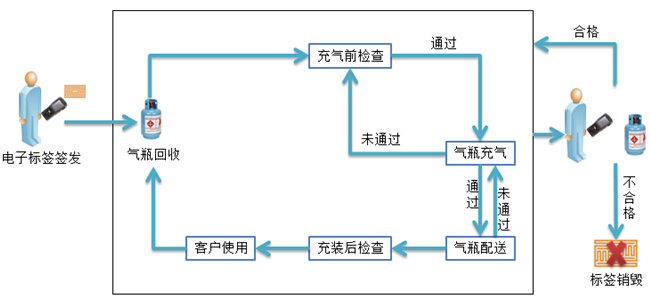

氣瓶回收
讀寫器讀取電子標簽內存儲的基本信息，判定氣瓶的合法性，將回收標志和日期寫入電子標簽。
在讀寫器內生成氣瓶回收記錄，傳輸至企業后臺數據庫，其數據內容包括氣瓶蝕刻號、標簽序列號、氣體介質、用戶/站點信息、回收日期、回收操作人員編號。 充裝
充裝前檢查
1.讀寫器讀取電子標簽內存儲的基本信息，判定氣瓶是否合格，將充裝前檢查的結果寫入電子標簽。
2.在讀寫器內生成氣瓶充裝前檢查記錄，傳輸至企業后臺數據庫。 ③ 生成氣瓶充裝前檢查記錄報表。
充裝
1.讀寫器讀取電子標簽內存儲的基本信息，判定氣瓶是否合格，將充裝信息寫入電子標簽。
2.在讀寫器內生成氣瓶充裝記錄，傳輸至企業后臺數據庫。
3.生成氣瓶充裝記錄報表。
充裝后檢查
1.讀寫器讀取電子標簽內存儲的基本信息，判定氣瓶是否合格，將充裝后檢查的結果、充裝次數寫入電子標簽。
2.在讀寫器內生成氣瓶充裝記錄，傳輸至企業后臺數據庫。
3.生成氣瓶充裝后檢查記錄報表。
配送
1.通過讀寫器更新歷史配送記錄（歷史配送記錄可有5條），輸入配送站點/直接用戶代碼并寫入電子標簽。
2.在讀寫器內生成氣瓶配送記錄，傳輸至企業后臺數據庫。
檢驗
1.充裝單位將從讀寫器識別到的臨近檢驗日期的氣瓶，送至檢驗站。檢驗站對氣瓶進行檢驗，并將檢驗結果寫入標簽。
2.在讀寫器內生成檢驗記錄并傳輸至檢驗機構后臺數據庫。
3.檢驗站將氣瓶檢驗結果反饋回充裝企業。
在途氣瓶統計
1.統計從配送到戶至回收期間的氣瓶分布信息。
2.生成統計數據的報表。
氣瓶電子標簽應用標準化
氣瓶電子標簽的應用標準化，主要涉及三個方面的內容：
1.氣瓶統一編碼
2.標簽的性能、封裝，標簽芯片內數據存貯格式
3.讀寫器與標簽通信、認證，以及機體的防爆要求
氣瓶編碼
遵循國家質檢總局TS 4501—2005技術文件規定的編碼規則；
不采用EPC、EN-UCC或ISO 21007規定的方法編碼。上述編碼系作為氣體包裝物的氣瓶產品電子編碼。采用EPC或ISO 21007標準，均需由氣瓶制造商向ISO指定機構申請制造商代碼、賦碼機構必須向ISO指定機構注冊。
特別是ISO 21007沒有針對氣瓶充裝、檢驗、配送等作業信息數據的處理，作出任何規定。
我們?cè)跉馄侩娮訕?biāo)簽行業標準規定中，決定繼續沿用TS-501—2005規定，同時向國內OID注冊機構，申請氣瓶電子標簽對象標識符。
標簽的要求
根據應用需要，應規定標簽物理特性、環境適應性、防偽特性、封裝要求；規定存儲標簽內的信息數據格式。
由于我國地域廣闊，南北氣候差異很大，對于環境溫度標準擬區分高寒地區和一般地區的應用，分別規定其對最低溫度適應性要求。
此外，標準中還將重點規定：
1.標簽的防轉移要求；
2.防金屬屏蔽和控制頻點漂移的幅度；
3.數據文件的存貯格式，可選擇：
定長組織，建立應用分區;不定長組織，可建目錄區
讀寫器特殊要求
1.規定在特定氣候、生物環境、化學活性物質環境、機械振動環境中適應性；
2.對讀寫器從外殼、結構、內部元件、電池特性等方面，規定其防爆要求和防腐蝕要求；
3.防爆等級的規定；
4.數據通信安全要求；
5.可靠性要求。
數據綁定
標簽經過初始化后，將標簽芯片惟一標識碼 (ID)、刻錄在標簽表面的氣瓶使用登記代碼和氣瓶的蝕刻號（鋼號）進行對應綁定，并寫入標簽。
數據綁定流程
① 建立氣瓶基本信息數據庫，其數據項滿足對氣瓶管理要求；
② 通過手持讀寫器，將需要記錄在標簽內的氣瓶基本信息寫入粘貼在該瓶體上的電子標簽內；
③ 將該標簽的ID號與記錄在標簽內的氣瓶基本信息一并傳輸?shù)狡髽I(yè)后臺數據庫；
④ 在后臺數據庫生成與標簽蝕刻號、標簽ID號、氣瓶使用登記代碼以及與其相關聯的氣瓶基本信息記錄。
在標簽存儲的氣瓶信息，至少：
①氣瓶蝕刻號
②氣瓶制造日期
③充裝介質
④最近一次檢驗日期
⑤下次檢驗日期等信息
氣瓶回收
讀寫器讀取電子標簽內存儲的基本信息，判定氣瓶的合法性，將回收標志和日期寫入電子標簽。
在讀寫器內生成氣瓶回收記錄，傳輸至企業后臺數據庫，其數據內容包括氣瓶蝕刻號、標簽序列號、氣體介質、用戶/站點信息、回收日期、回收操作人員編號。 充裝
充裝前檢查
1.讀寫器讀取電子標簽內存儲的基本信息，判定氣瓶是否合格，將充裝前檢查的結果寫入電子標簽。
2.在讀寫器內生成氣瓶充裝前檢查記錄，傳輸至企業后臺數據庫。 ③ 生成氣瓶充裝前檢查記錄報表。
充裝
1.讀寫器讀取電子標簽內存儲的基本信息，判定氣瓶是否合格，將充裝信息寫入電子標簽。
2.在讀寫器內生成氣瓶充裝記錄，傳輸至企業后臺數據庫。
3.生成氣瓶充裝記錄報表。
充裝后檢查
1.讀寫器讀取電子標簽內存儲的基本信息，判定氣瓶是否合格，將充裝后檢查的結果、充裝次數寫入電子標簽。
2.在讀寫器內生成氣瓶充裝記錄，傳輸至企業后臺數據庫。
3.生成氣瓶充裝后檢查記錄報表。
配送
1.通過讀寫器更新歷史配送記錄（歷史配送記錄可有5條），輸入配送站點/直接用戶代碼并寫入電子標簽。
2.在讀寫器內生成氣瓶配送記錄，傳輸至企業后臺數據庫。
檢驗
1.充裝單位將從讀寫器識別到的臨近檢驗日期的氣瓶，送至檢驗站。檢驗站對氣瓶進行檢驗，并將檢驗結果寫入標簽。
2.在讀寫器內生成檢驗記錄并傳輸至檢驗機構后臺數據庫。
3.檢驗站將氣瓶檢驗結果反饋回充裝企業。
在途氣瓶統計
1.統計從配送到戶至回收期間的氣瓶分布信息。
2.生成統計數據的報表。
氣瓶電子標簽應用標準化
氣瓶電子標簽的應用標準化，主要涉及三個方面的內容：
1.氣瓶統一編碼
2.標簽的性能、封裝，標簽芯片內數據存貯格式
3.讀寫器與標簽通信、認證，以及機體的防爆要求
氣瓶編碼
遵循國家質檢總局TS 4501—2005技術文件規定的編碼規則；
不采用EPC、EN-UCC或ISO 21007規定的方法編碼。上述編碼系作為氣體包裝物的氣瓶產品電子編碼。采用EPC或ISO 21007標準，均需由氣瓶制造商向ISO指定機構申請制造商代碼、賦碼機構必須向ISO指定機構注冊。
特別是ISO 21007沒有針對氣瓶充裝、檢驗、配送等作業信息數據的處理，作出任何規定。
我們?cè)跉馄侩娮訕?biāo)簽行業標準規定中，決定繼續沿用TS-501—2005規定，同時向國內OID注冊機構，申請氣瓶電子標簽對象標識符。
標簽的要求
根據應用需要，應規定標簽物理特性、環境適應性、防偽特性、封裝要求；規定存儲標簽內的信息數據格式。
由于我國地域廣闊，南北氣候差異很大，對于環境溫度標準擬區分高寒地區和一般地區的應用，分別規定其對最低溫度適應性要求。
此外，標準中還將重點規定：
1.標簽的防轉移要求；
2.防金屬屏蔽和控制頻點漂移的幅度；
3.數據文件的存貯格式，可選擇：
定長組織，建立應用分區;不定長組織，可建目錄區
讀寫器特殊要求
1.規定在特定氣候、生物環境、化學活性物質環境、機械振動環境中適應性；
2.對讀寫器從外殼、結構、內部元件、電池特性等方面，規定其防爆要求和防腐蝕要求；
3.防爆等級的規定；
4.數據通信安全要求；
5.可靠性要求。
七、設備推薦使用
