得利捷Matrix 120工業二維條碼閱讀器體積小緊湊型

固定式掃描器Matrix 120是市場上最小的超緊湊型工業2D閱讀器，自帶以太網接口，適用于任何設備集成。這是最佳讀碼器Matrix系列中，高性能工業2D讀碼器的入門級產品。

詳細信息

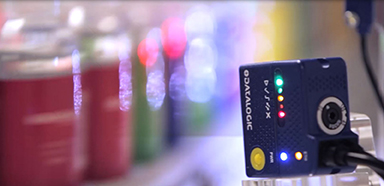

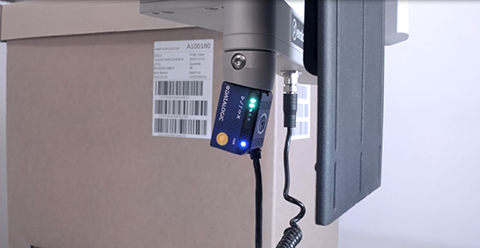

Matrix 120™是市場上最小的超緊湊型工業2D閱讀器，固定式掃描器。自帶以太網接口，適用于任何設備集成。這是最佳讀碼器Matrix系列中，高性能工業2D讀碼器的入門級產品。

Matrix 120的小尺寸、簡單集成和讀取性能是完美解決方案的關鍵因素。這使得Matrix 120成為OEM客戶的理想產品：化學/生物醫學行業以及打印應用。此外，該閱讀器非常適用于工廠自動化領域的入門級應用：電子、包裝和食品/飲料。

Matrix 120有不同型號，包括用于標準應用的WVGA圖像分辨率或用于讀取高分辨率條形碼的1.2 MP像素型號。此外，廣角型號使Matrix 120成為近距離讀取的完美解決方案。具有偏振型號，可以90度安裝讀取反射面上的條碼。帶有紅光型號的Matrix 120是市場上第一款能夠讀取水印碼以實現增值解碼應用的固定式工業掃描器。

Matrix 120具有同類頂級工業等級（IP65和0-45ºC/ 32 - 113ºF），具有適用于電子行業應用的ESD防靜電型號和無玻璃閱讀窗，適用于食品和飲料環境。防硫化氣體可以使M120讀碼器適用于輪胎行業粗加工、成型和檢測工位的應用。作為完整Matrix系列的一部分，基于DL.CODE™配置軟件，X-Press™按鈕和直觀的HMI人機界面，Matrix 120在客戶易用性方面處于市場領先地位。

特點

• 體積緊湊，便于集成
• WVGA – 1.2 MP及廣角型號
• 智能可選焦距，進一步提高應用靈活性
• 嵌入式以太網接口
• 同一型號串口與USB可選
• EDS防靜電版本用于電子行業應用
• 偏光濾鏡版適合90度垂直安裝和物體表面易反光的應用
• 最高工業防護等級：IP65；工作溫度：0-45 ºC / 32 – 133 ºF
• DL. Code軟件配置程序使安裝更為簡單
• Xpress、Datalogic“綠點”技術和直觀的人機界面使操作更加

簡單

• PCB 板制程追溯
• 工廠自動化：打印和應用系統–標簽驗證
• 工廠自動化：食品和飲料–可追溯性
• OEM ：售貨亭–自動售票機
• 醫療衛生：臨床實驗室–藥瓶識別
• 化學與生物醫學分析設備

技術參數
型號
* 嵌入式以太網接口支持應用協議：TCP/IP％EtherNet/IP％PROFINET-IO％Modbus TCP.
制藥
電子
食品和飲料
讀取范圍
(最小-最大)
Matrix 120 - WVGA: 25-190mm [1.0-7.5 in]
Matrix 120 - MP: 25-220mm [1.0-8.7 in]
對焦系統
手動切換3個預設焦距
(45, 70, 125mm - WVGA ; 45, 80, 125mm - MP)
傳感器
帶全局快門的CMOS傳感器 /WVGA - 752x480 px
帶全局快門的CMOS傳感器 /MP - 1280x960 px
幀率高達57幀/秒（WVGA型號），高達36幀/秒（MP型號）
主板內存 128 MB
可讀取條碼
1D代碼：所有標準一維符號
2D代碼：數據矩陣、QR碼、Micro QR、Maxicode、Aztec
郵政碼：英國皇家郵政、日本郵政、Planet、Postnet等
條碼方向全方位的任何代碼類型
多條碼閱讀
電源供給/功耗 5-30 VDC; 1.6 to 2.4 W
防護等級 IP65
溫度范圍 0-45 ºC / 32 – 133 ºF
外殼材料 Zama（鋅合金）- 塑料防護窗蓋
外形尺寸（代表值）
45.4 x 31.1 x 23.5 mm [1.8 x 1.2 x 1 in] (SER+USB model)
45.4 x 48.5 x 23.5 mm [1.8 x 1.9 x 1 in] (SER+ETH model)
重量 117 mm [ 4.1 in ]帶電纜 ( SER+USB 型) - 200 mm [ 7.1 in ]帶電纜 ( SER+ETH 型)
ESD安全
嵌入式通信接口
RS-232/RS-422/USB 2.0 high speed (USB-CDC, USB-HID)
Main RS-232 or RS-422 FD (2400 to 115200 bit/s)
以太網 嵌入式 (僅 SER+ETH 型號 ) 10/100 Mbit/s
數字輸入通過軟件編程定義的兩個輸入( PNP/NPN )
數字輸出通過軟件編程定義的兩個輸出( PNP/NPN )
裝置編程
X-PRESS™人機界面
通過以太網或串口接口配置基于Windows的調試軟件（DL.CODE™）
通過串口或以太網TCP接口在主機模式下按順序發送編程指令
訂貨號描述軟件傳感器接口類型代碼庫

937800006 MATRIX 120 210-100 WVGA SER+USB 1D DL.Code WVGA SER+USB STD 1D
937800007 MATRIX 120 210-110 WVGA SER+ETH 1D DL.Code WVGA ETH STD 1D
937800000 MATRIX 120 210-000 WVGA SER+USB STD DL.Code WVGA SER+USB STD 1D+2D
937800002 MATRIX 120 210-001 WVGA SER+USB ESD DL.Code WVGA SER+USB ESD 1D+2D
937800001 MATRIX 120 210-010 WVGA SER+ETH STD DL.Code WVGA ETH STD 1D+2D
937800003 MATRIX 120 210-011 WVGA SER+ETH ESD DL.Code WVGA ETH ESD 1D+2D
937800004 MATRIX 120 310-001 1.2MP SER+USB ESD DL.Code 1.2 MP SER+USB ESD 1D+2D
937800005 MATRIX 120 310-011 1.2MP SER+ETH ESD DL.Code 1.2 MP ETH ESD 1D+2D
